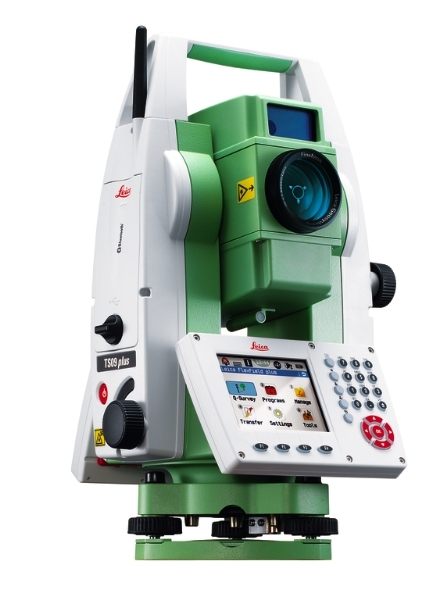

| 徕卡测量系统采用世界上一流的生产线进行设备制造，将瑞士光学及机械制造技术与特殊工艺相结合，提供精度和品质出众的设备。徕卡TS09plus全站仪配备了精密的测角系统和优异的测距系统，以及彩色触摸屏等，让TS09plus成为同级别产品中的佼佼者。 |
 支持蓝牙及USB 支持蓝牙通讯，可用Viva手簿遥控测量。 支持即插即用USB设备，方便数据传输、备份
|
 全新外业软件及众多本地化方案 全新外业软件采用图形化菜单，向导式操作流程，更清晰直观，易学易用。 众多本地化解决方案，专为中国用户而开发，满足中国规范和用户使用习惯。
|
|
 双触发键 "测量"、"测量并存储"双触发键。 径向方向双触发键，按键操作对仪器影响更小，不会在切向方向施加力，确保测量准确性。 |
 彩色触摸屏 QVGA分辨率，显示更清晰。 轻松点击触摸屏，即可完成操作。
|
|
 PIN码保护 用户自定义PIN码，防止未授权使用，增加数据安全。 有效降低被盗风险。 |
 双色导向光 通过两种颜色光的闪烁引导司镜人员快速确定待放样点位置，尤其在黑暗环境大幅提高工作效率
|
|
 优异的测距系统 徕卡微点测距技术，确保高测距精度。 微小的光斑可以穿过狭小的缝隙，准确的测量墙角、线缆等特殊物体
|
 精密的测角系统 采用绝对编码测角技术，保证了在任何条件下的测角精度。 四重轴系补偿能够确保仪器在地形恶劣的环境下的测角精度。 |
|
 带照明功能数字键盘 数字键、功能键、自定义快捷键、导航键，人性化的按键设计，良好的用户体验。 键盘照明功能，即使在隧道、矿井、地铁等黑暗环境中，也能准确完成每一步操作。 |
 可定制耐低温型 可以满足-35℃低温恶劣工作环境对设备性能的苛刻要求，适合极寒地区使用。 |
|
程序丰富 功能齐全
|
| TS09plus具有更加丰富的机载应用程序和中国本地化定制程序，能够满足各种不同测量工作的需求，解决测量难题，提高工作效率。 |
|
行业应用
|
|
河道测量 河道控制测量、河道中心线 放样、开挖方测量和河道断 面测量等河道测量工作。徕 卡TS 0 9 p l u s 带有激光对 中，双触发键和触摸屏等， 在河道测量中快速设站测 量，轻松完成测量工作。 |
|
地铁测量 地铁测量中，徕卡TS09plus 带有导向光功能、激光指 向，可以帮助我们在黑暗环 境中测量放样更快；TS09plus 更是配置了全新的数字字母键 盘照明，触摸屏功能，确保我 们在地铁测量工作中，每一步 操作都能准确快速。 |
|
水电站工程 TS09plus延续了徕卡仪器 高稳定性、皮实耐用的特 点，保证了在恶劣的环境下 测量精度， 是水电站建设 控制测量， 设备定位的理 想之选。另外免棱镜测量 功能可以用来检查一些不 易到达点的精度。 |
|
输变电工程 输变电线路随着线路走向， 环境多变，常需长途跋涉， 翻山越岭，TS09plus皮实 稳定，坚固耐用，是输变电 工程的测量利器。另外适合 国内用户的使用习惯的电力 专家测量软件，可以帮输变 电工程快速高效完成测量工 作。 |
|
矿山测量 无棱镜测量、触发键等， 让采空区测量、巷道测量 和井巷定向等工作， 效率 大大提高。另外TS09plus 的触摸屏，数字字母键照明 功能，让井下等黑暗的环境 中作业依然"火眼金睛"， 按键更准确。 |
|
公路工程 T09plus高精度设计可以满 足公路工程的控制点布测， 帮助公路行业完成控制点测 量工作。TS09plus还为道路 测量工作设计了道路放样软 件，还有参考线及建筑轴线 等软件，让线路工程测量工 作事半功倍。 |
|
桥梁工程 桥梁测量工作包括控制点测 量、桥轴线测定、桥梁的墩台 定位等。TS09plus的免棱镜测 量、可见指示激光都能帮助 我们提高桥梁工程测量效 率；参考线、建筑轴线和悬 高测量都将大大减少我们外 业测量工作量。 |
|
重工制造 全站仪在重工制造行业的模 块拼装、轴线定位和设备检 查等工作中被越来越广泛的 采用，TS09plus的无棱镜 测量、多种放样方式、激 光指示等功能将帮助重工 制造行业更加轻松高效的 完成工作。 |
技术参数
| 角度测量 | |
| 精度[1] | 1″、2″、5″ |
| 测量方法 | 绝对编码，连续，对径测量 |
| 最小读数 | 0.1″/ 0.1mgon / 0.01mil |
| 补偿方式 | 四重轴系补偿 |
| 设置精度 | 0.5"/ 0.5"/ 1.5" |
| 棱镜距离测量 | |
| 圆棱镜测程（GPR1）[2] | 3500m |
| 反射片（60mm×60mm）［2］ |
＞500m [8] ＞1000m [9] |
| 长棱镜测程（GPR1）［2］ | ＞10000m |
| 精度[3] | 标准：1.5mm + 2ppm |
| 快速：2mm + 2ppm | |
| 跟踪：3mm + 2ppm | |
| 测量时间[4] | 1.0s |
| 无棱镜距离测量 | |
| 无棱镜测程（90%反射率）PinPoint R500[5] | ＞500m |
| 无棱镜测程（90%反射率）PinPoint R1000[5] | ＞1000m |
| 精度[3] | 2mm + 2ppm |
| 激光点大小 | 30m处：约7mm×10mm，50m处：约8mm×20mm |
| 数据存储&传输 | |
| 仪器内存 | 最大：100000固定点，最大：60000测量点 |
| USB存储棒 | 1G，传输时间1000点/秒 |
| 传输接口 | 串口（波特率最大115200）；标准USB和Mini USB；无线蓝牙，1级，150m；>1000m (TCPS29) |
| 数据格式 | GSI / DXF / LandXML /CSV/用户自定义ASCII格式 |
| EGL导向光 | |
| 工作范围 | 5m-150m |
| 定向精度 | 100m处：5cm |
| 望远镜 | |
| 放大倍数 | 30× |
| 分辨率 | 3″ |
| 视场 | 1°30′，100m处：2.7m |
| 调焦范围 | 1.7m至无穷远 |
| 十字丝 | 可照明，10级亮度可调节 |
| 键盘和显示屏 | |
| 键盘 | 全彩色字母数字键盘，带照明功能 |
| 显示屏 | QVGA分别率，彩色触摸屏，5级亮度可调节 |
| 操作系统 | |
| Windows CE | 5.0 Core |
| 激光对点器 | |
| 类型 | 激光对中，5级亮度可调节 |
| 对中精度 | 1.5m高：1.5mm |
| 电池 | |
| 类型 | 锂电池 |
| 操作时间[6] | 一般为30小时 |
| 重量 | |
| 全站仪（包括GEB211和基座） | 5.1kg |
| 环境指标 | |
| 工作温度范围 | -20℃到+50℃（-4°F到+122°F）；极地耐低温型-35℃到+50℃（-31°F到+122°F）（可定制） |
| 防尘/防水（IEC60529） | IP55 |
| 防潮 | 95%，无冷凝 |
| 备注： |
[1] 标准iso - 17123 - 3 [2] 阴天，没有阴霾，能见度约40公里，没有热源光点闪烁。 [3] 标准iso - 17123 - 4 [4] 棱镜快速测量模式 [5] 最佳气象条件，使用90%反射率柯达灰板。距离随气象条件、目标反射率和目标表面形状不同而变化。 [6] 范围> 500m，4mm+2ppm [7] 环境温度25℃，30秒钟测量一次。如果不是新电池，使用时间可能会缩短。GEB222电池。 [8] 使用R500无棱镜模式测量反射片 [9] 使用R1000无棱镜模式测量反射片 |
