量工程师的得力助手
卓越

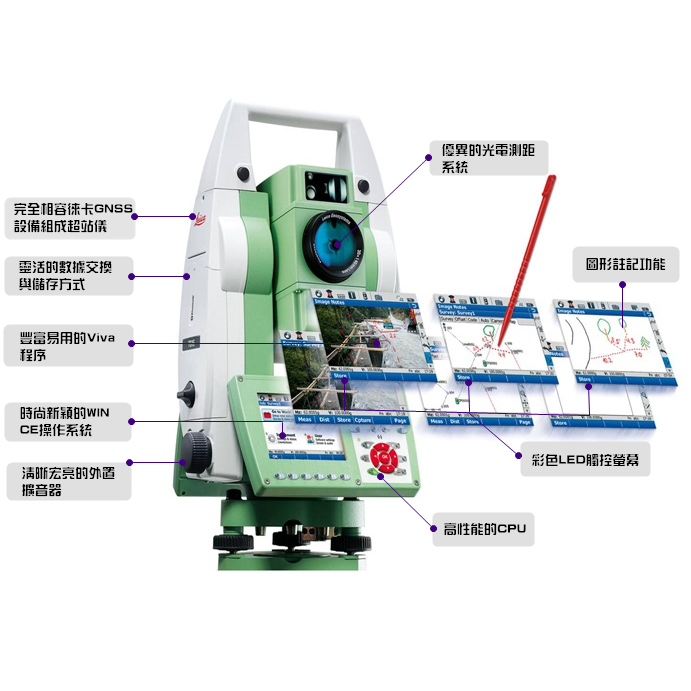

通过使用徕卡Viva TS11/15的众多卓越功能，无论是内业数据处理还是外业现场测量都易如反掌，让您的测量工作效率显著提升。
4大卓越功能
Viva系统软件
徕卡Viva软件具有简洁明了的图形式目录和图文结合一学即会的向导式程序界面，软件使用起来简单便捷，大大节省学习培训时间，让您测量工作效率更上一层楼。
注记功能
您可以通过Viva TS11/15的注记功能在电子草图中使用不同颜色、线形和线宽注记出独特而有价值的信息，
再也不会在外业测图中丢失记录手簿，或者在恶劣环境中将数据记录在潮湿的纸上而懊恼。
高性能CPU
更高性能的CPU（532MHz），比TPS1200+（233MHz）快一倍以上。更快的CPU，让您体验更顺畅的仪器反应速度，计算响应更加迅捷。
VGA彩色触屏
Viva
TS11/15采用目前市场中唯一FULLVGA（640×480）彩色触摸显示屏，更加清晰的界面看起来更加舒服自然，测量作业信息也可完美的展现。
现代化测量的最佳选择
高效
徕卡Viva
TS11/15采用了优异的光电测距系统和现代设备制造工艺以及超炫的Viva系统软件，让您在最短的时间内即可完成复杂的测量任务。
4大高效功能
优异的光电测距系统
徕卡Viva
TS11/15延续了徕卡产品一贯的优异光电测距技术，具有测程远、精度高、可靠性强等特点，即使是在城市车水马龙的复杂环境中也可以以小于0.15秒的时间快速捕获测量目标，准确的得到测量数据。
独特的系统组合功能

徕卡VivaTS11/15吸取徕卡测量系统多年的设备制造经验，采用现代马达驱动、无线数据通信技术，可与徕卡Viva家族其他产品组合升级至单人测量系统、镜站仪系统和超站仪系统，颠覆传统测量方式，高效的满足您的测量需求，让您领略到1+1>2的效果。
快速的格网扫描功能

可以在全站仪上轻松简单的对任意地物地貌进行扫描区域定义和设置，仪器将会按照定义对所选区域进行快速而准确的扫描测量，节省工作时间，提高工作效率。
超炫的Viva软件功能
Viva系列软件有清晰明了的图形化界面和简洁直观的功能描述，时尚、动感、易学易用，大大提高作业效率，让每个人都成为测量专家。
|
|
简化作业流程的理想选择
简便
徕卡Viva TS11/15具有4大简捷功能，通过使用这些功能让您的工作更加轻松快捷。
4大简捷功能
丰富的解决方案
徕卡测量系统提供众多的软件和根据中国测量规范、符合国内测量习惯开发的本地化解决方案，无论是电力测量还是地铁施工及运营监测抑或是水利水电大坝变形监测等等，各种行业皆有相应的解决方案胜任您的任何测量工作。
快捷的通讯连接
可以通过蓝牙、3.5G模块、电台等多种方式进行便捷的远程控制，还可以使用GSM、GPRS、UMTS和无线局域网等多种方式进行数据的共享和浏览互联网，让您运筹帷幄，决胜千里。
简易的操作面板
TS11/15采用了全新的Viva版面，根据人体工程学结合测量人员使用习惯设计的键盘涵盖了导航键、快捷键、组合键、数字键等众多功能，配合上目前全站仪市场上唯一的FULL
VGA彩色触摸显示屏以及新一代的屏幕键盘背景灯功能，对于测量工作来说绝对是完美的组合。
便捷的数据交换
提供本地、办公室无线网络、USB、蓝牙、3.5G模块、SD卡等多种数据交换方式，给数据存储及交换带来更大的便捷性，从而节省大量的工作时间。
|
|
丰富多样的升级选择
徕卡Viva灵活组合，灵活升级
|
|
|
Viva单人测量系统
全站仪通过和控制手簿、手柄电台的组合可以升级至单人测量系统。单人测量系统改变了以往"一人测量，一人跑杆"的传统测量模式，以往的测量小组将无需存在，测量员、跑杆员、记录员全部由一个人独立承担，自动化高效的完成测量工作。时间、人工成本大大减少，人人都是精英测量工程师，再多测量工作也可轻松完成。
|
|
Viva镜站仪系统

全站仪通过和GNSS天线头、360°棱镜、电台手柄以及控制手簿的组合可以升级至镜站仪系统。镜站仪系统打破了"先定向后测量"的传统测量模式，在测量过程中完成全站仪的定向。当您外业工作中GPS信号被遮挡时，用TPS全站仪测量；当全站仪不通视时，用GPS测量，两台仪器联合作业，曾经的困难都迎刃而解。
|
|
Viva超站仪系统
全站仪通过和GNSS天线头、SmartStation适配器的组合可以升级至超站仪系统。超站仪系统颠覆了"先控制后碎步"的传统测量模式，可实现无标识测量。具体方法是如在任意点A安置仪器，用RTK定位进行碎步测量。搬站后，在另一点B安置仪器，用RTK定位并以A点为后视点进行定向，A站坐标将自动更新。徕卡独一无二的超站仪系统，让测量不再受任何约束。
|
|
手动型－TS11
徕卡Viva
TS11——测量界习惯手动测量精英的全新利器。TS11采用优异的光电测距系统和现代设备制造工艺以及简单易用的Viva系统软件，让您面对测量工作游刃有余。
自动型－TS15
徕卡Viva
TS15具有高效的马达驱动、ATR自动目标照准、超级搜索等众多现代化强大功能，将测量工作带入全新的单人自动化时代，您只需要一台TS15和一些其他附件，测量工作即可轻松高效完成。
|
|
技术参数
|
|
|||||||||||
| 角度测量 | ● | ● | ● | ● | ● | ||||||
| 距离测量（IR） | ● | ● | ● | ● | ● | ||||||
| 无棱镜距离测量（RL） | ● | ● | ● | ● | ● | ||||||
| 马达驱动 | － | ● | ● | ● | ● | ||||||
| 自动目标识别月照准（ATR） | － | － | ● | ● | ● | ||||||
| 超级搜索（PS） | － | － | － | － | ● | ||||||
| RS232、USB和SD卡存储 | ● | ● | ● | ● | ● | ||||||
| 蓝牙通讯 | ● | ● | ● | ● | ● | ||||||
| 仪器内存（1GB） | ● | ● | ● | ● | ● | ||||||
| RH15电台接口 | － | ● | ● | ● | ● | ||||||
| 导向光（EGL） | ○ | ● | ● | － | ● | ||||||
| 激光指向 | － | － | － | ● | － | ||||||
| 超站仪GS15接收机 | ○ | ○ | ○ | ○ | ○ | ||||||
| 超站仪GS12接收机 | ○ | ○ | ○ | ○ | ○ | ||||||
| CS10/CS15控制手簿 | ○ | ○ | ○ | ○ | ○ | ||||||
|
● = 标准 ○ = 选配 － = 不可用
|
|
||||||
角度测量
|
精度HZ，V［1］ | 1”/ 2” /3”/5” | ||||
| 最小显示分辨率0.1" | 0.1" | |||||
| 测量方法 | 绝对编码、连续、对径测量 | |||||
| 补偿器 | 四重轴系补偿 | |||||
距离测量
|
距离测量（有棱镜） | |||||
| 圆棱镜（GPR1） | 3500m | |||||
| 微型棱镜（GMP101） | 2000m | |||||
| 360°棱镜（GRZ4，GRZ122） | 2000m | |||||
| 反射片（60mm×60mm） | 250m | |||||
| 精度/测量时间 | ||||||
| 标准 | 1mm+1.5ppm/一般为2.4s | |||||
| 快速 | 3mm+1.5ppm/一般为0.8s | |||||
| 连续 | 3mm+1.5ppm/一般小于0.15s | |||||
| 距离测量（无棱镜） | ||||||
| PinPoint R30/R400/R1000 | 30m /400m/1000m | |||||
| 精度/测量时间 | ||||||
| PinPoint R30/R400/R1000 | 2mm+2ppm/一般为3s | |||||
| 常规参数 | ||||||
| 显示分辨率 | 0.1mm | |||||
| 最短测程 | 1.5m | |||||
| 测量原理 | 基于相位测量原理（同轴，红色可见激光） | |||||
| 激光点的大小 | 在30m：7mm×10mm，在50m：8mm×20mm | |||||
综合数据
|
操作系统 | Windows CE 6.0 | ||||
| 处理器 | Freescale i.MX31 533 MHz ARM Core | |||||
| 望远镜放大倍数 | 30× | |||||
| 物镜孔径 | 40mm | |||||
| 视场 | 1°30’， 在100m处为2.7m | |||||
| 调焦范围 | 1.7m到无穷远 | |||||
| 显示屏 | VGA（640×480），大彩色LED触摸屏 | |||||
| 键盘 | 36键（12功能键，12字母数字键），照明功能 | |||||
| 仪器内存/外置存储 | 1GB闪存/SD卡，USB | |||||
| 接口 | RS232，蓝牙，微型USB端口 | |||||
| 圆水准器灵敏度 | 6'/2mm | |||||
| 激光对中精度 | 在1.5m高1.5mm | |||||
| 微动螺旋个数 | 1水平/1垂直 | |||||
| 电池类型 | 锂电池 | |||||
| 操作时间 | 5-8小时（GEB221） | |||||
| 电压/容量 | 7.4 V / 4.4 Ah | |||||
| 全站仪重量 | 4.8-5.5kg | |||||
| 长/宽/高 | 345mm/226mm/203mm | |||||
| 工作/存储环境 | -20℃到+50℃/-40℃到+70℃ | |||||
| 防尘防水/湿度 | IP55/95%，防冷凝 | |||||
| 温度传感器（选配） | 根据外界环境温度自动改正 | |||||
导向光（EGL）
|
工作范围 | 1.5m-150m | ||||
| 定位精度 | 5cm在100m远处 | |||||
马达驱动
|
转速 | 45/s | ||||
自动目标识 别与照准 （ATR）
|
棱镜类型 | ATR模式 | 锁定模式 | |||
| 圆棱镜（GPR1） | 1000m | 800m | ||||
| 360°棱镜（GRZ4、GRZ122) | 800m | 600m | ||||
| 反射片（60mm×60mm） | 55m | － | ||||
| 微型棱镜（GMP101） | 500m | 400m | ||||
| 360°棱镜最短测距 | 1.5m | 5m | ||||
| ATR测角精度HZ、V | 1” | |||||
| 基本定位精度 | ±1mm | |||||
| 测量时间（GPR1） | 3-4s | |||||
| 切向跟踪速度（标准模式） | 在20m处5m/s，在100m处25m/s | |||||
| 径向跟踪速度（跟踪模式） | 4m/s | |||||
| 视场中搜索时间 | 一般1.5s | |||||
| 视场 | 1°30’ | |||||
| 自定义搜索窗口 | 可以 | |||||
超级搜索（PS）
|
圆棱镜（GPR1） | 300m | ||||
| 微型棱镜（GMP101） | 100m | |||||
| 360°棱镜（GRZ4、GRZ122） | 300m | |||||
| 最短距离 | 1.5m | |||||
| 一般搜索时间 | 5-10s | |||||
| 默认搜索区域 | HZ：360°，V：36° | |||||
| 自定义搜索窗口 | 可以 | |||||
| 程序及解决方案［3］ | 多测回测角、隧道断面测量解决方案、油罐测量解决方案、自由设站、参考线测量、体积计算、导线测量、隐蔽点测量、COGO计算等等 | |||||
