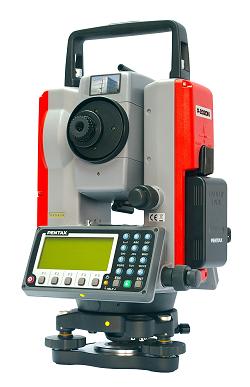

宾得R-202DN系列照相全站仪
|
锁定目标立现方寸之间
|
|
日本宾得推出的新型R-200DN系列全站仪为宾得技术重大突破的杰作之一，搭载数码影像系统。另户外作业更加便捷准确。可轻松记录测量目标点并捕捉地物图像信息，利用电子取景器功能，可以在彩色液晶屏幕上确定目标的概略方向，从而提高作业效率。它拥有高分辨率和对比度，使打印更加轻松！
|
|
|
主要特点
|
* 数码照像功能：搭载高分辨率数码相机，可采集测量点附近地物的图
* 像信息，图片带有点标记，方便测量成果的管理和复核
* 1.5英寸TFT彩色液晶监视器及探测器
* 数据传输可使用USB连接口和SD卡插槽（SD卡可扩展至1G）
* 免棱镜测量：除具有棱镜、反射片测量模式外，还具有免棱镜测距功能
* 可视激光指示：使照准目标更快、更容易，方便在隧道、夜晚等光线微弱环境中工作
* 绝对编码度盘：开机无需初始化，重开机角度保持不变
* 数字输入键盘：快速输入数字、字母及其它特殊字符
* 标准化电池：采用性价比高的标准化电池设计，增配方便
* 内置功能强大的PowerTopolite软件
|
|
功能介绍
激光指向功能
红色激光指示方便目标照准由于在观测方向有可见红色激光，可以用于室内的或室外(阴天)的场所，十分方便。
激光对中
由于激光对中的光点是可见的，并具有十阶两度调节，对中作业就变得十分简单。发射垂直向下的激光，就可方便地进行对中作业。
在购买仪器时，可以要求改变为可选的光学对中器。
更方便简单的照准操作
锁定目标立现方寸之间：利用电子取景器功能，可以在彩色液晶屏幕上确定目标的概略方向，从而提高作业效率。 照准目标点的操作变得非常简单，只需要粗略地将望远镜照准目标点，观察彩色LCD上的图像就可以了。
|
多种测距类型
除具有270米免棱镜测距外，还具有棱镜测距和反射贴片测距。
可扩展存储
在全站仪的望远镜部分，以及激光测距部分，内置了数码相机的关键部分，例如SD存储卡槽，USB接口，彩色LCD显示屏，拍摄图像的光学组件，使其体积小巧紧凑。
宽大显示屏和键盘
装备有宽大显示屏和键盘，绿底黑字大屏幕，大字符、图像显示。实现了简单明了的数字、字符输入操作。
IP55级防尘防水性能
可靠的IP55级防尘防水性能
具有5级防尘、5级防水性能，有效防止有害的粉尘堆积，可以消除液体由任何方向泼到外壳的伤害影响 。
绝对编码器
采用绝对编码器 操作更加方便
由于具有绝对编码度盘，在开机后无需再上下转动测距部及仪器进行垂直度盘和水平度盘初始化。在作业中即使意外关机，开机后再观测，也无需再寻找基准方向。
全新数码照相功能应用广泛
R-200DN系列照相全站仪集成310万像素数码相机，外业测量时可以方便地选择是否打开相机、是否拍摄该点。每一个测量点所拍摄的图片均记录着该点点号、代码、原始数据及坐标，方便内业测量成果的管理、检核。
利用电子取景器可以粗略地照准目标，然后微调测量，大大减缓测量员眼睛疲劳，并提高作业效率。
|
【R-200DN规格参数】
|
|
|
|
仪器类型
|
R-200DN
|
|
望远镜
|
物镜孔径
|
45mm(EDM孔径45mm)
|
|
放大倍率
|
30 ×
|
|
分辨率
|
3 "
|
|
对焦部
|
手动对焦
|
|
数码相机部
|
感光元件
|
CMOS 310万
|
|
液晶监视器
|
1.5型TFT彩色LCD ( 带背景光 )、约12万画素
|
|
记录方式（静止图像）
|
JPEG
|
|
记录像素数（静止图像）
|
2048x1536, 1600x1200, 1280x960, 640x480 （像素）
|
|
曝光补偿
|
-2EV~+2EV（可以0.5EV级差进行设定）
|
|
白平衡
|
自动/白天/阴天/荧光/白光
|
|
感光度
|
ISO＝100/200/400
|
|
数码变焦
|
1X/2X/3X
|
|
播放功能
|
有
|
|
记录媒体
|
内存 (约32MB )、SD存储卡
|
|
图像质量
|
★★★( S.优良 )、★★ ( 优良 )、★( 经济型 )
|
|
通讯口
|
USB2.0 ( USB Mini-B 连接器 )
|
|
焦点距离／视野角／Ｆ值
|
50mm / 8.8°( 对角 ) / F5.6
|
|
测距部
|
激光安全等级
|
3R级/ II级（最大输出切换方式）
|
|
测
距
范
围
|
免棱镜
|
1.5m ～ 270m( 选择长距离 )
|
|
小棱镜
|
～ 1100m （能见度40km）
|
|
单棱镜
|
～ 3400m ( 4500m ) （能见度40km）
|
|
三棱镜
|
～4500m（5600km）（能见度40km）
|
|
反射贴片
|
1.5m ～ 800m
|
|
精度
|
棱镜、反射贴片
|
±( 2mm + 2ppm × D )
|
|
免棱镜
|
± ( 3 mm+ 2ppm × D ) 注（4）
|
|
特殊机能
|
测定·计算
|
Power Topo Lite软件；DSC
|
|
测角部
|
测角方式
|
绝对旋转编码器
|
|
测角精度（标准偏差）
|
2"
|
|
最小表示
|
5" / 1"
|
|
对中
|
可见激光对中/光学对中可选
|
|
日期、时间功能
|
搭载
|
|
基座类型
|
可卸式
|
|
仪器尺寸
|
177mm ( 宽 ) ×343mm ( 高 )×177mm ( 长 )
|
|
仪器重量（含电池）
|
5.4Kg
|
|
仪器内存
|
内存大小
|
30,000点
|
|
通讯接口
|
RS-232C；照片传输；USB2.0（USB Mini-B）连接器
|
|
